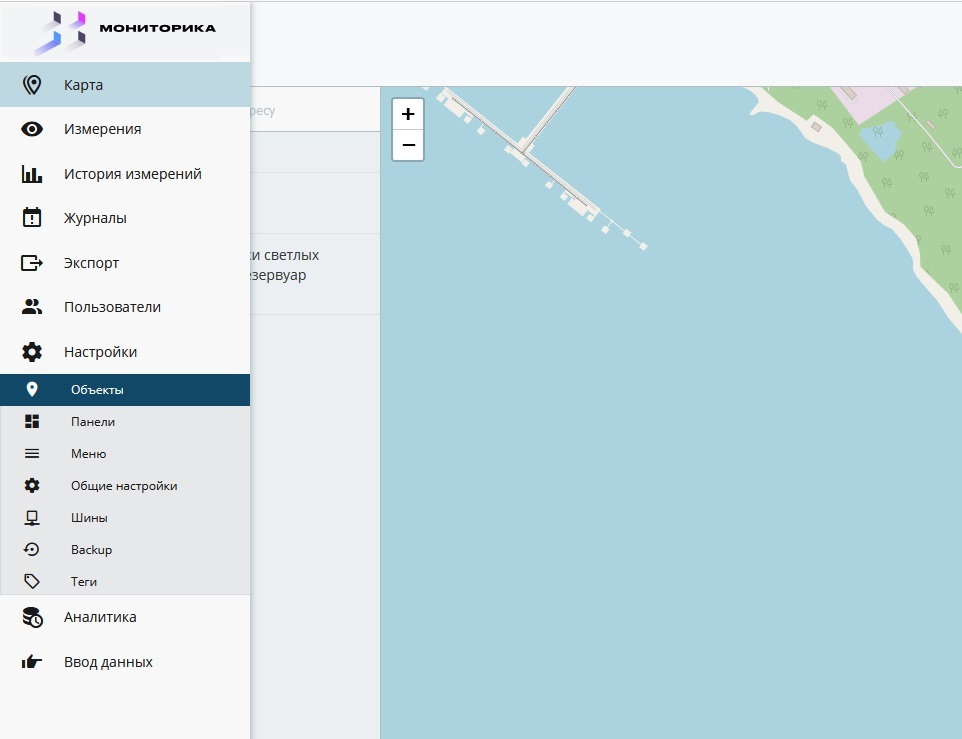

а) в основном меню выбрать пункт «Настройки», «Объекты»;

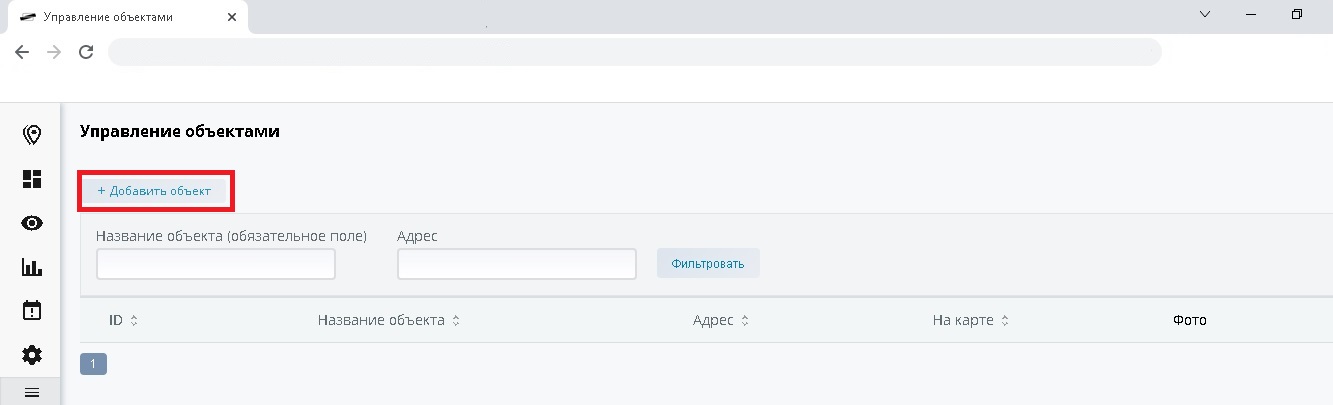

б) на панели «Управление объектами» нажать кнопку «Добавить объект»;

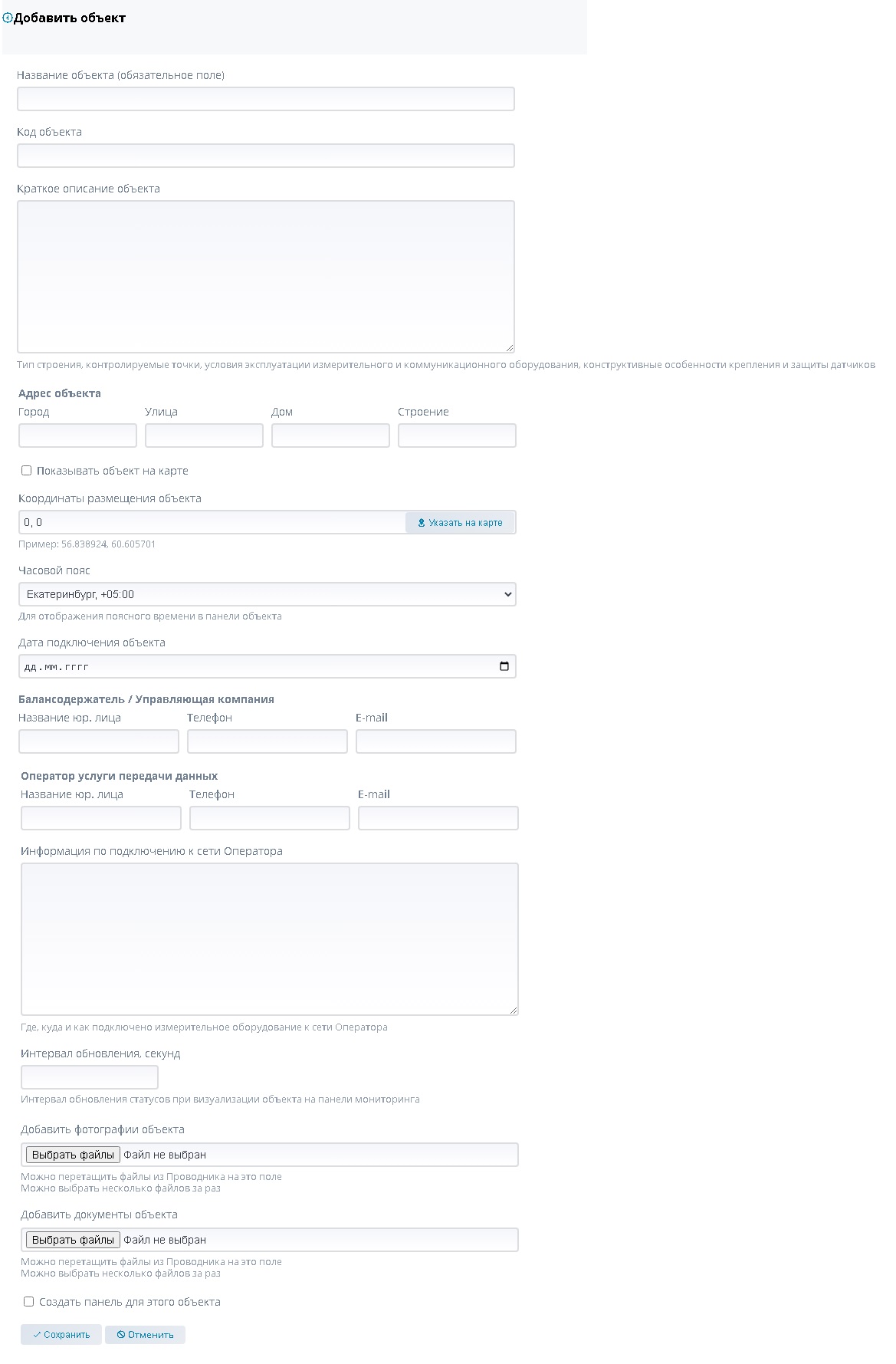

в) на панели «Добавить объект» заполнить обязательное поле «Название объекта», а также остальные поля по необходимости;

• Название объекта (краткое наименование объекта):

• Код объекта (произвольное значение):

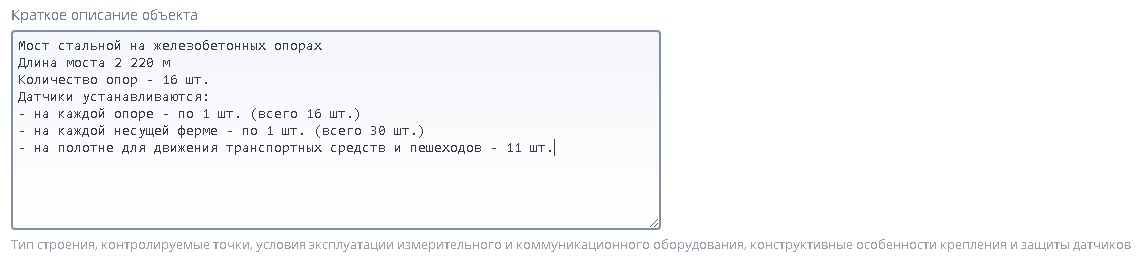

• Краткое описание объекта (тип строения, контролируемые точки, условия эксплуатации измерительного и коммуникационного оборудования, конструктивные особенности крепления и защиты датчиков):

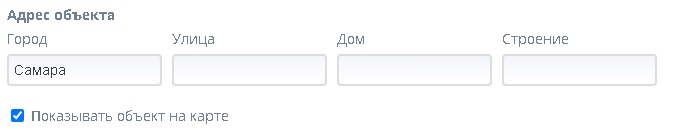

• Адрес объекта (город, улица, дом, строение), чек-бокс «Показывать объект на карте»:

• Координаты размещения объекта:

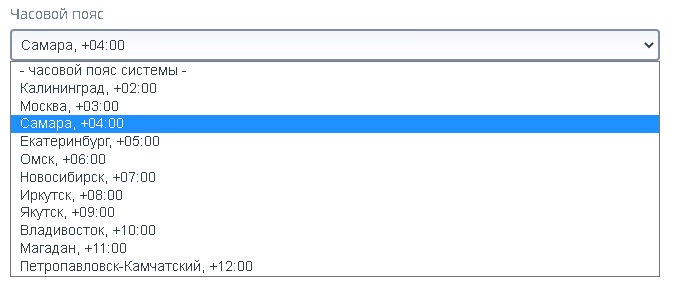

• Выбор часового пояса:

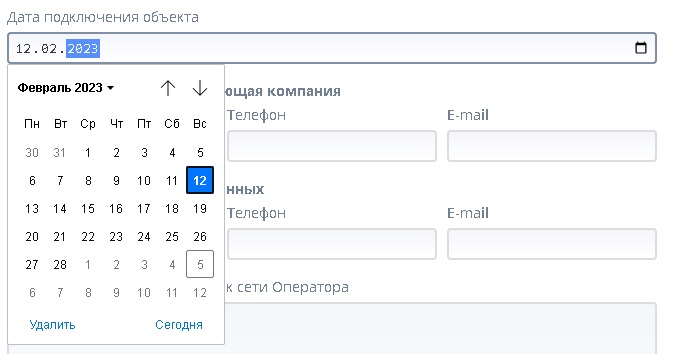

• Дата подключения объекта:

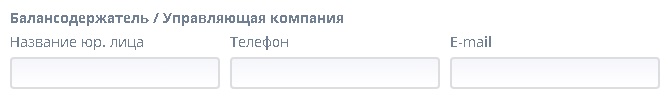

• Контактные данные балансодержателя (название юридического лица, телефон, e-mail):

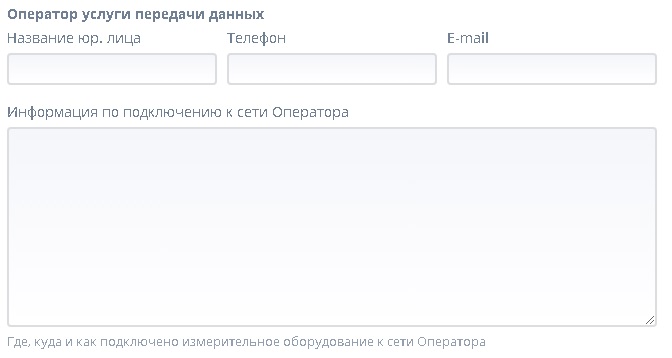

• Информация об операторе услуги передачи данных (название юридического лица, телефон, e-mail, информация по подключению к сети):

• Интервал обновления статусов при визуализации объекта на панели мониторинга в секундах:

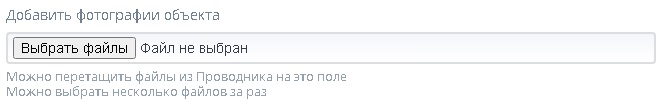

• Поле для загрузки фотографий:

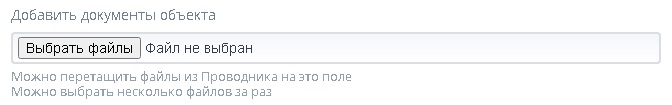

• Поле для загрузки документов:

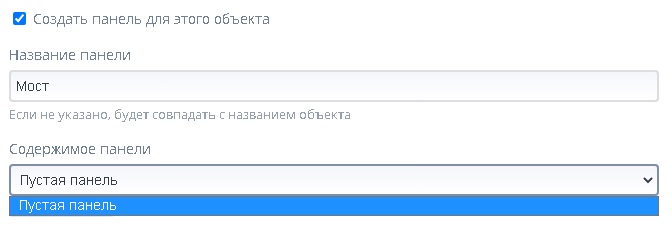

• Чек-бокс для создания панели объекта:

г) нажать кнопку «Сохранить» для сохранения ОМ или «Отменить» для отмены создания ОМ.

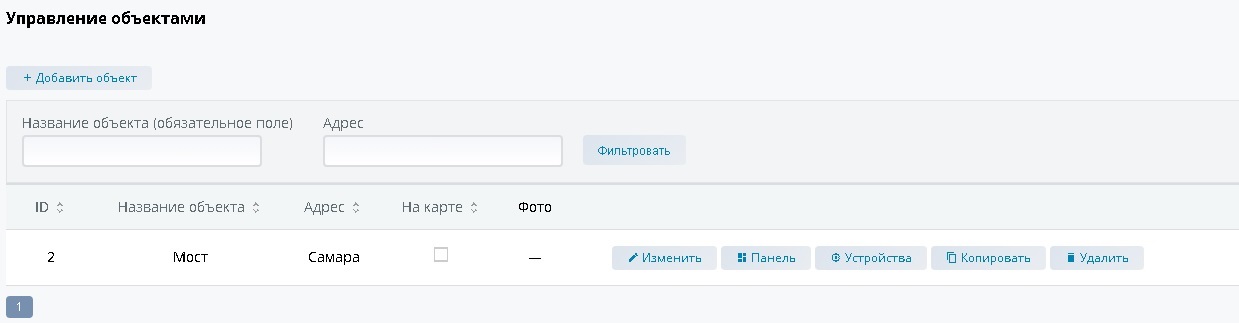

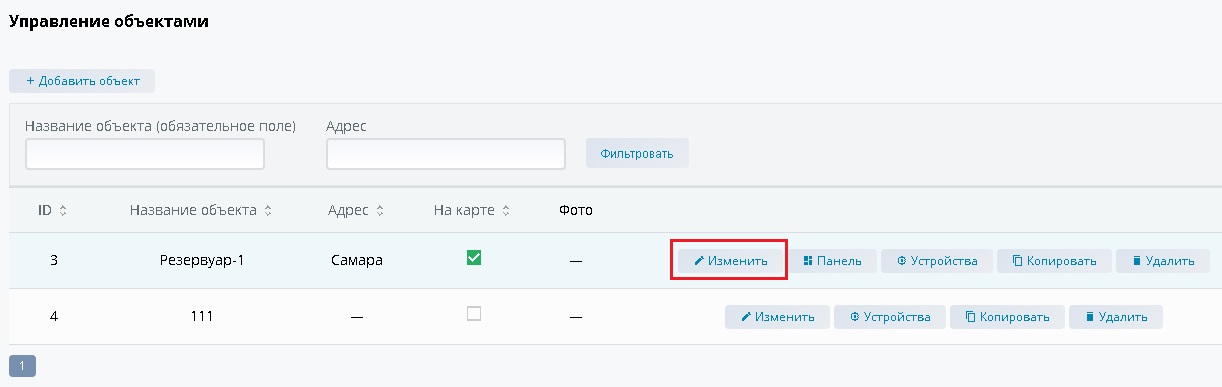

После сохранения ОМ появится в реестре объектов.

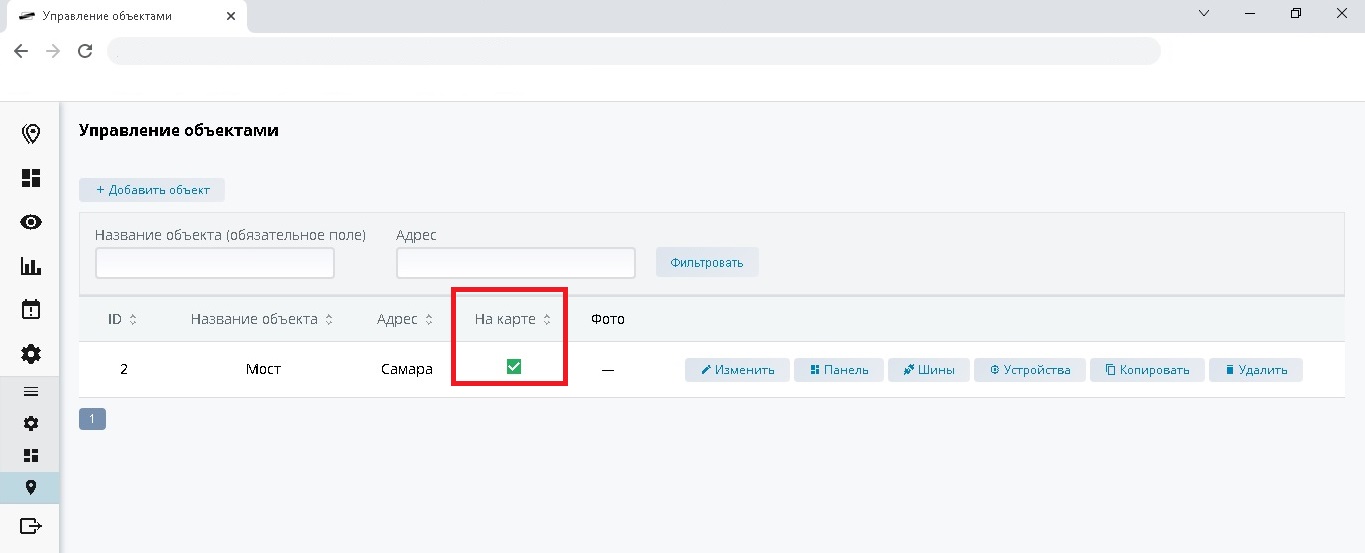

В реестре есть возможность установить или убрать галочку в чек-боксе «На карте» (отображать ОМ на карте или нет).

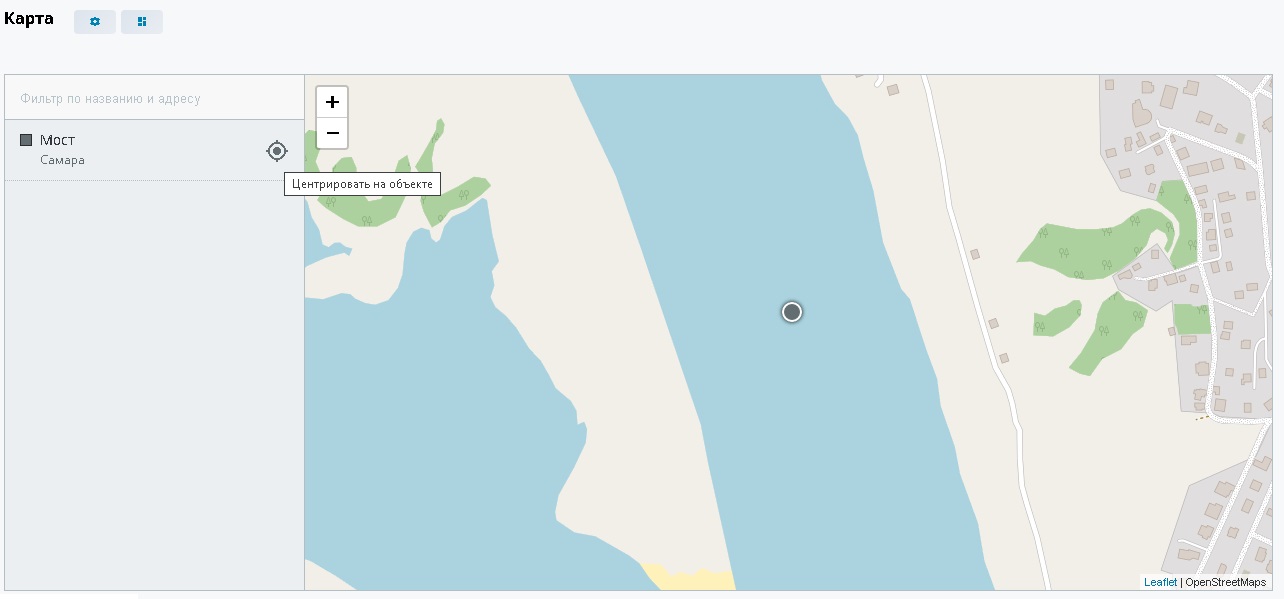

После установки галочки в чек-боксе «На карте» объект появится на карте в разделе меню «Карта». С помощью кнопки «Центрировать на объекте» можно установить ОМ по центру карты.

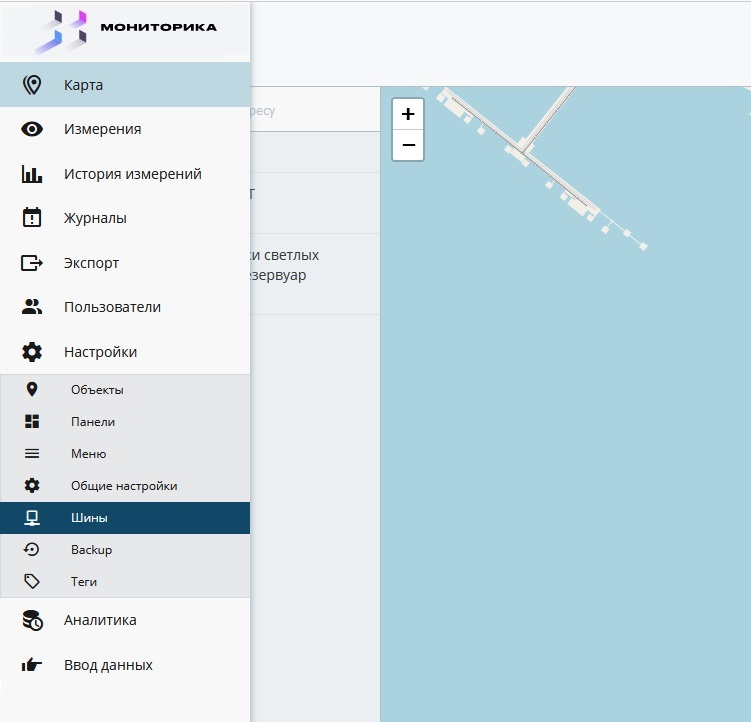

а) в основном меню выбрать пункт «Настройки», «Шины»;

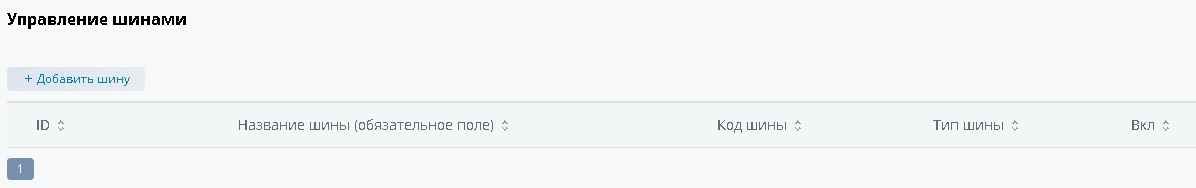

б) в открывшемся окне «Управление шинами» нажать кнопку «Добавить шину»;

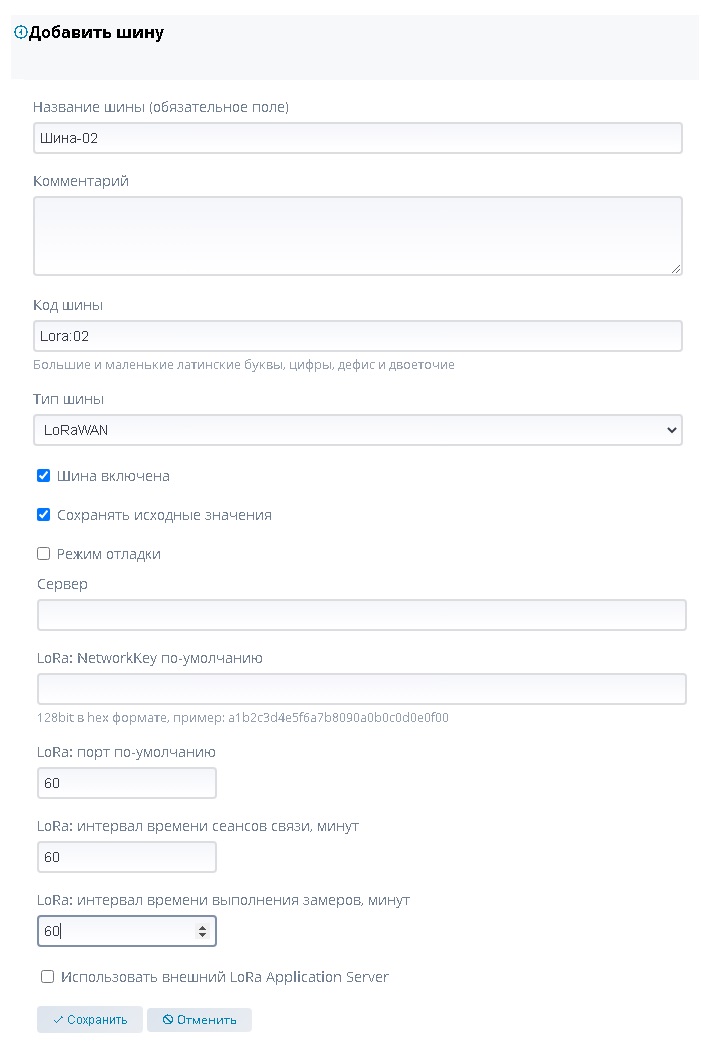

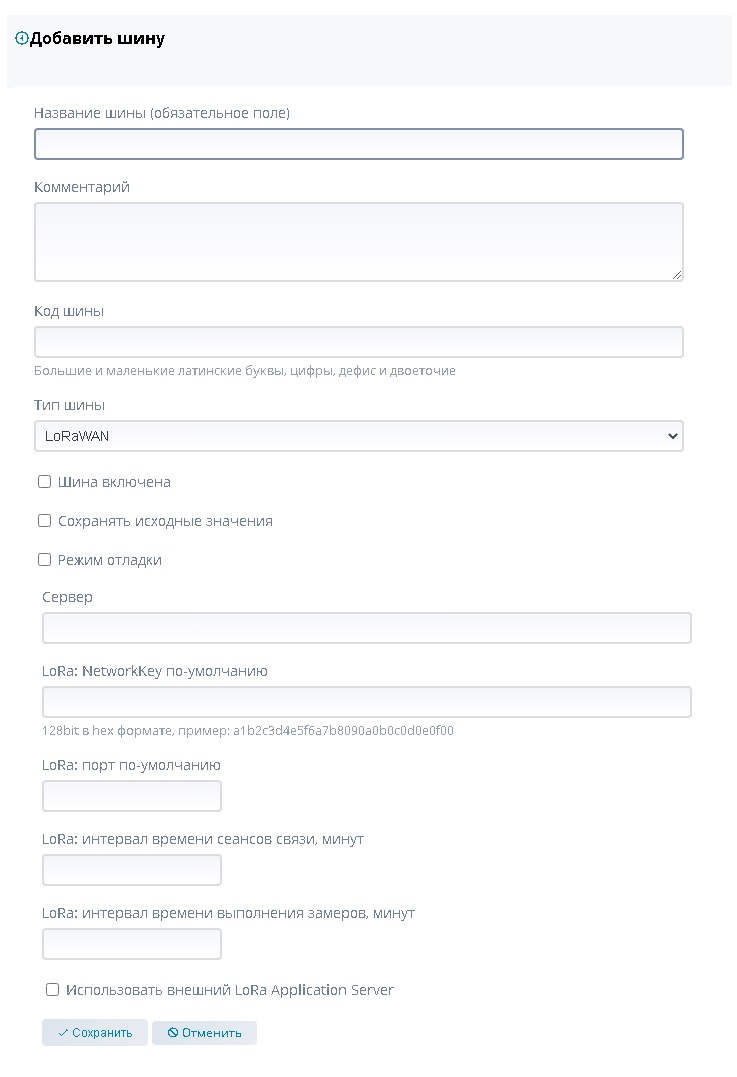

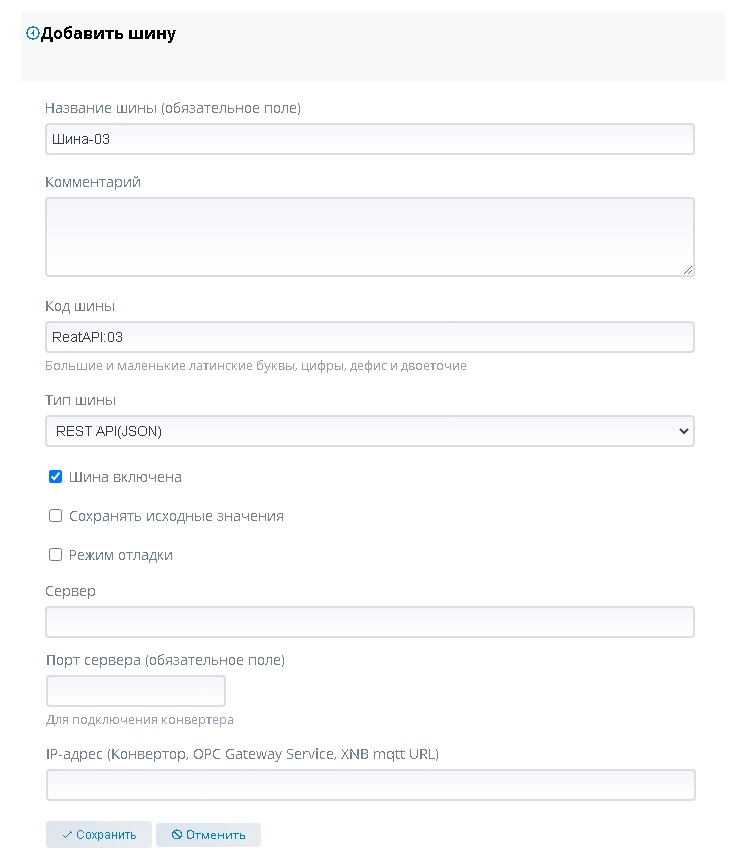

в) на панели «Добавить шину» заполнить обязательные поля, а также остальные поля по необходимости;

• Название шины (произвольное значение):

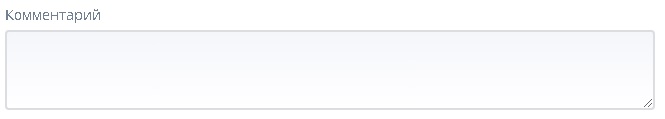

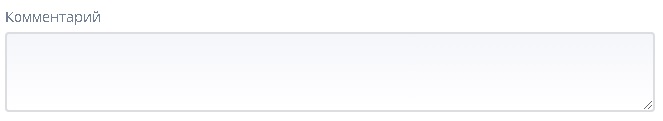

• Комментарий (дополнительная информация о шине):

• Код шины (произвольное значение):

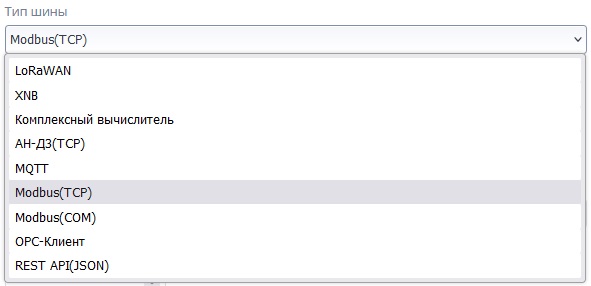

• Тип шины:

• Чек-боксы «Шина включена», «Сохранять исходные значения» и «Режим отладки»:

Дополнительные параметры в зависимости от выбранного типа шины:

• Имя сервера:

• LoRa: NetworkKey по умолчанию:

• LoRa: порт по умолчанию:

• LoRa: интервал времени сеансов связи, минут:

• LoRa: интервал времени выполнения замеров, минут:

• Использовать внешний LoRa Application Server:

• Номер порта сервера:

• IP-адрес (Конвертор, OPC Gateway Service, XNB URL):

• URL источника данных :

г) сохранить шину или отменить ее создание.

После сохранения новая шина появится в реестре шин на панели «Управление шинами».

Аналогичным образом добавить все необходимые шины (например, LoRaWAN и REST API (JSON)).

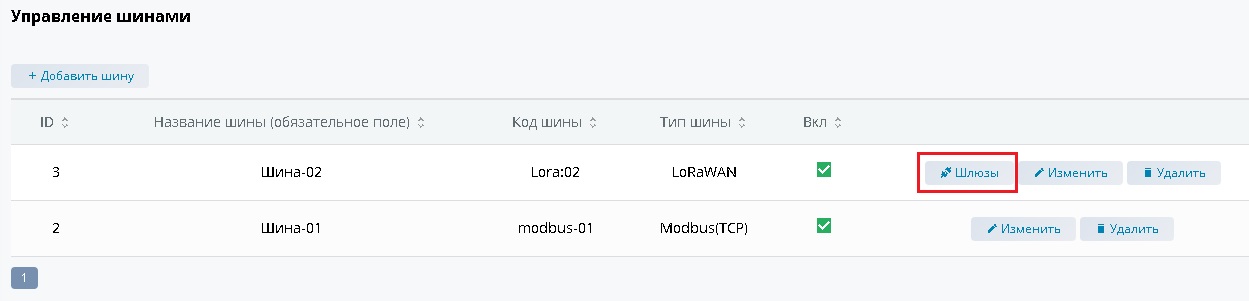

Для добавления шлюзов для шины типа LoRaWAN необходимо на панели «Управление шинами» в соответствующей строке нажать на кнопку «Шлюзы».

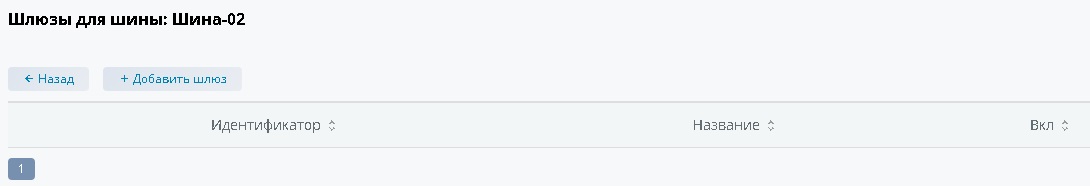

Для добавления нового шлюза на панели «Шлюзы для шины:…» нажать на кнопку «Добавить шлюз».

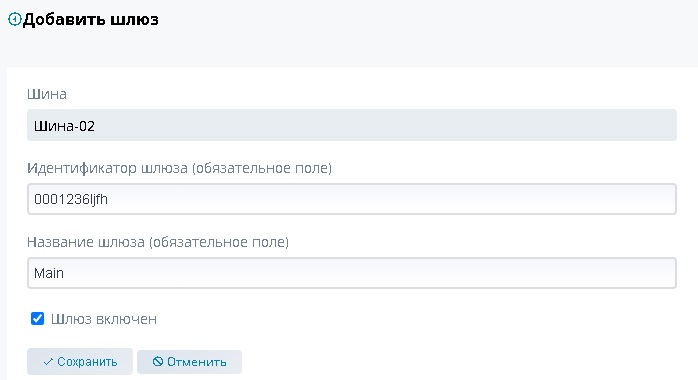

В открывшемся окне «Добавить шлюз» заполнить поля «Идентификатор шлюза» и «Название шлюза», поставить галочку в чек-боксе «Шлюз включен», сохранить шлюз.

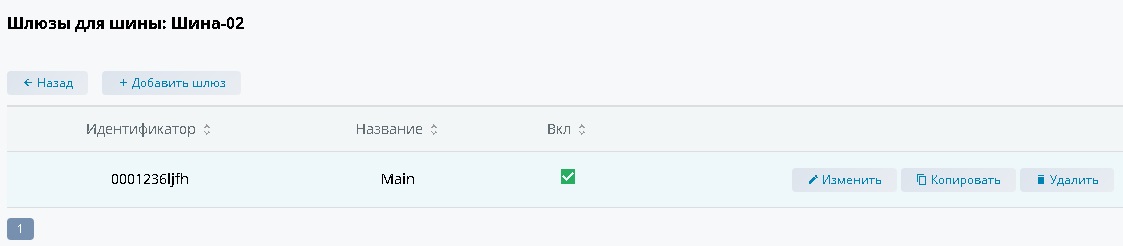

Новый шлюз появится в реестре шлюзов на панели «Шлюзы для шины: …».

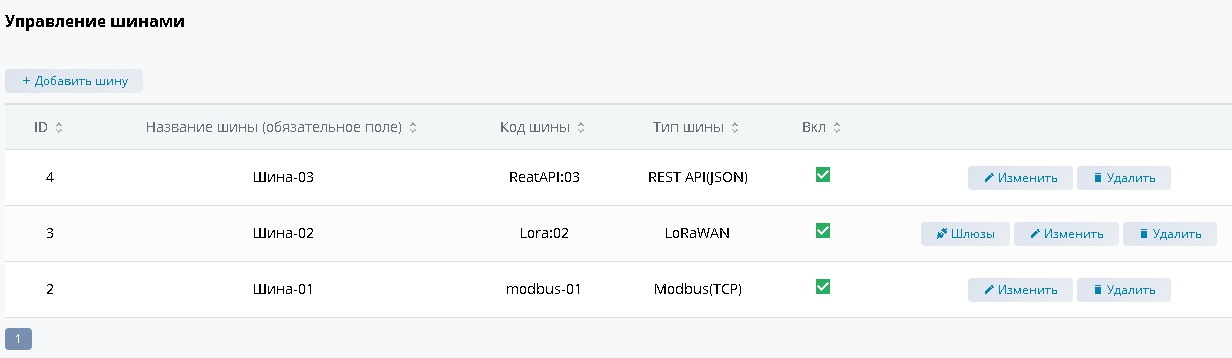

В итоге в реестре шин на панели «Управление шинами» будут отображаться все созданные шины.

а) перейти на панель «Устройства» можно двумя способами:

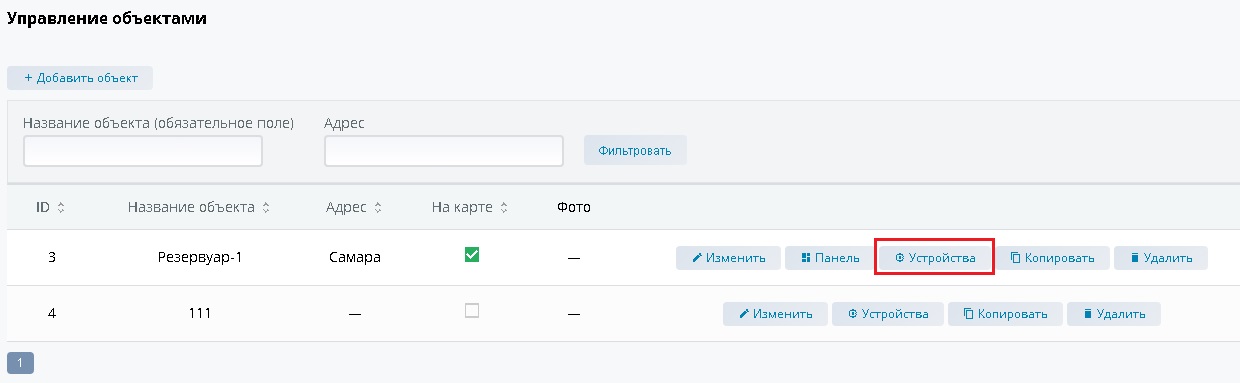

• в основном меню выбрать «Настройки», «Объекты». В открывшемся окне в строке с нужным объектом нажать на кнопку «Устройства»;

• в основном меню выбрать «Настройки», «Объекты». В открывшемся окне в строке с нужным объектом нажать на кнопку «Изменить». Далее перейти на вкладку «Устройства».

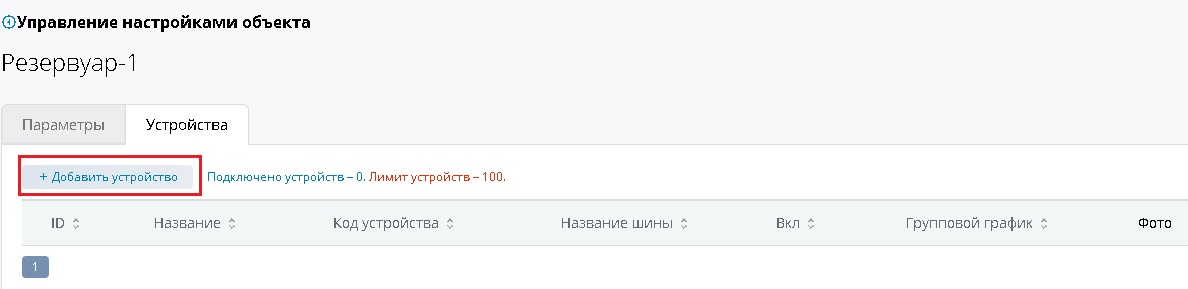

б) нажать на кнопку «Добавить устройство»;

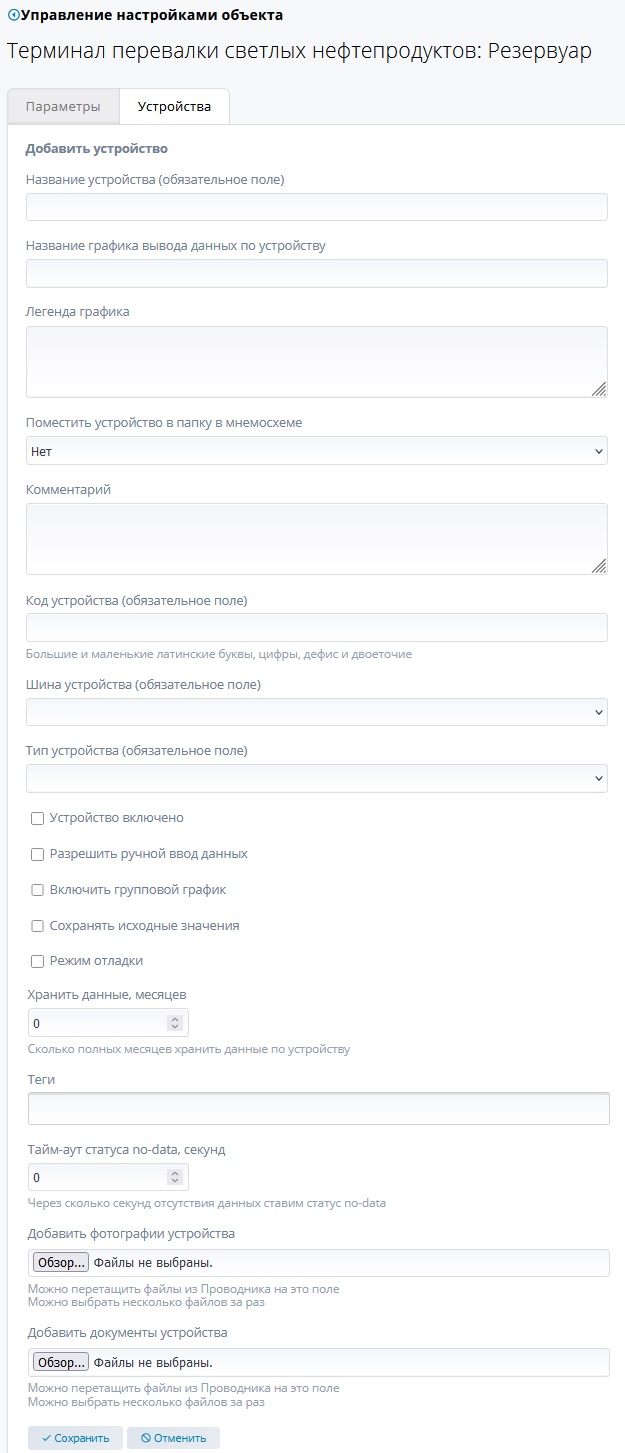

в) на панели «Добавить устройство» заполнить обязательные поля, а также остальные поля по необходимости;

Общие параметры устройств вне зависимости от типа шины:

• Название устройства:

• Название графика вывода данных по устройству:

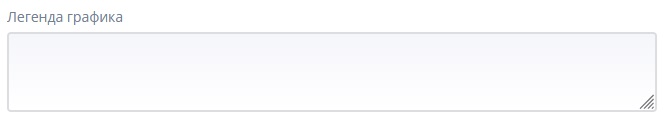

• Легенда графика:

• Выпадающий список «Поместить устройство в папку в мнемосхеме». По умолчанию при отсутствии созданной панели «Мнемосхема» имеет одно значение «Нет»:

• Поле «Комментарий» (дополнительная информация об устройстве):

• Код устройства:

• Шина, к которой привязывается устройство:

• Выпадающий список «Тип устройства»:

• Чек-боксы «Устройство включено», «Разрешить ручной ввод данных», «Включить групповой график», «Сохранять исходные значения» и «Режим отладки» :

• Срок хранения данных (в месяцах):

• Теги:

• Тайм-аут статуса no-data:

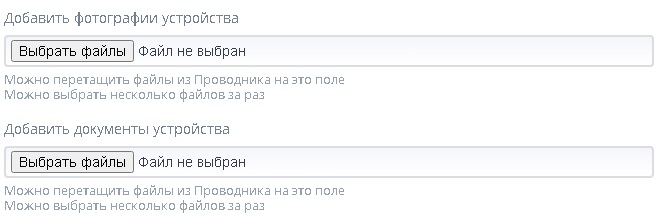

• Добавление фото и документов:

Дополнительные параметры в зависимости от выбранного типа шины:

• Рабочая полоса частот, Гц:

• Периодичность опроса устройства:

• Периодичность измерений:

• Адрес устройства на шине:

• Коррекция азимута:

• Система координат (правая или левая):

• Заводской номер:

• Межповерочный интервал:

• Дата предыдущей поверки:

• Местоположение устройства на объекте:

• GPS-координаты и высота установки:

• Периодичность сеансов связи:

• Lora: DevEUI:

• Lora: Network Key:

• Lora: порт:

г) сохранить устройство или отменить его создание.

Аналогичным способом добавить необходимое количество устройств.

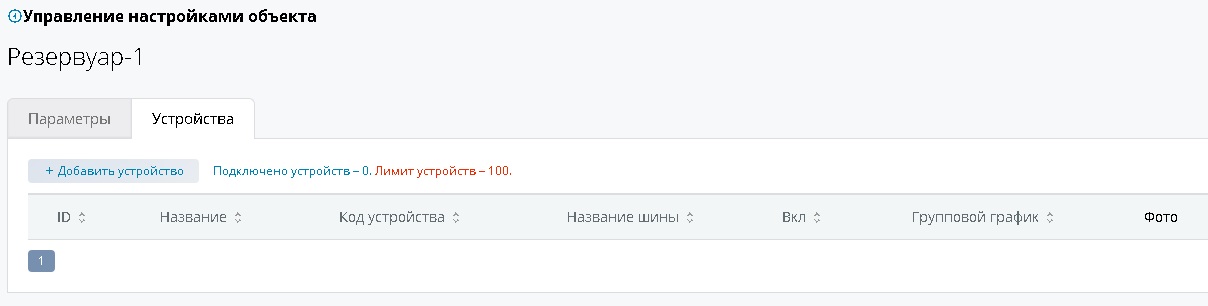

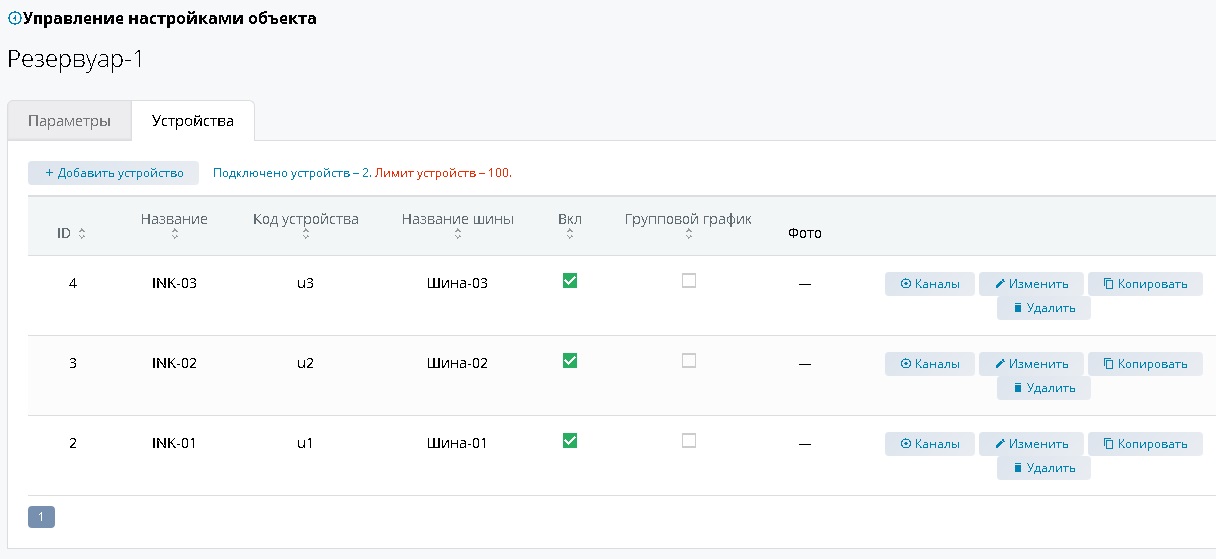

В итоге все устройства будут отображены в реестре устройств на панели «Управление настройками объекта» во вкладке «Устройства».

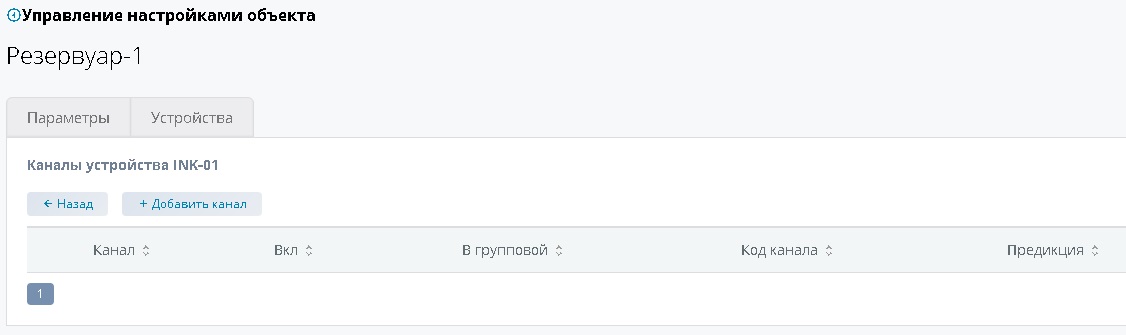

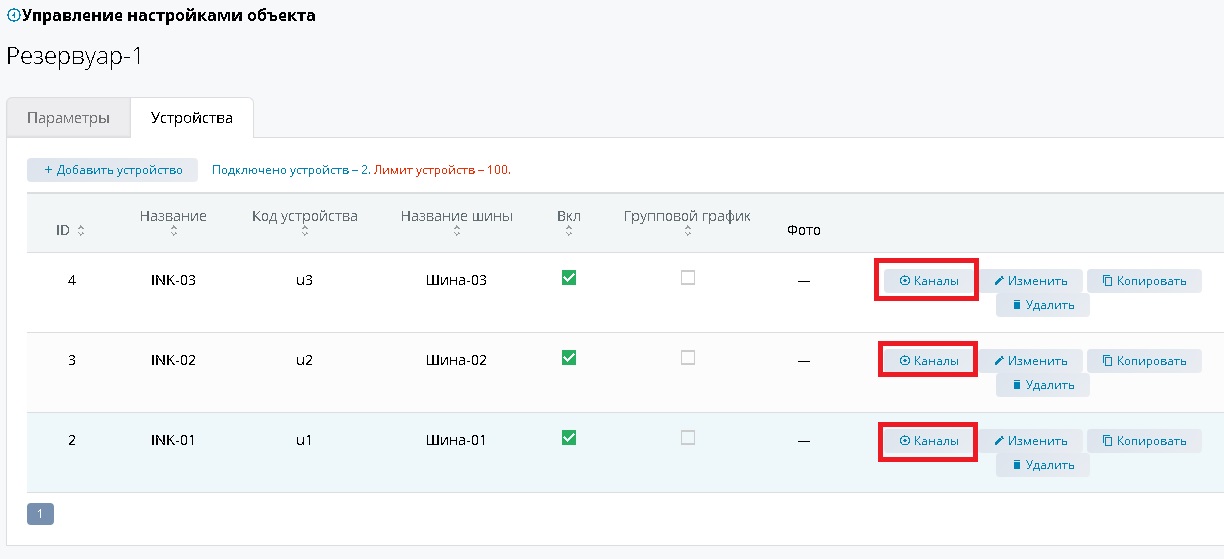

а) во вкладке «Устройства» панели «Управление настройками объекта» нажать на кнопку «Каналы» в строке с устройством, которому необходимо добавить каналы;

б) нажать на кнопку «Добавить канал»;

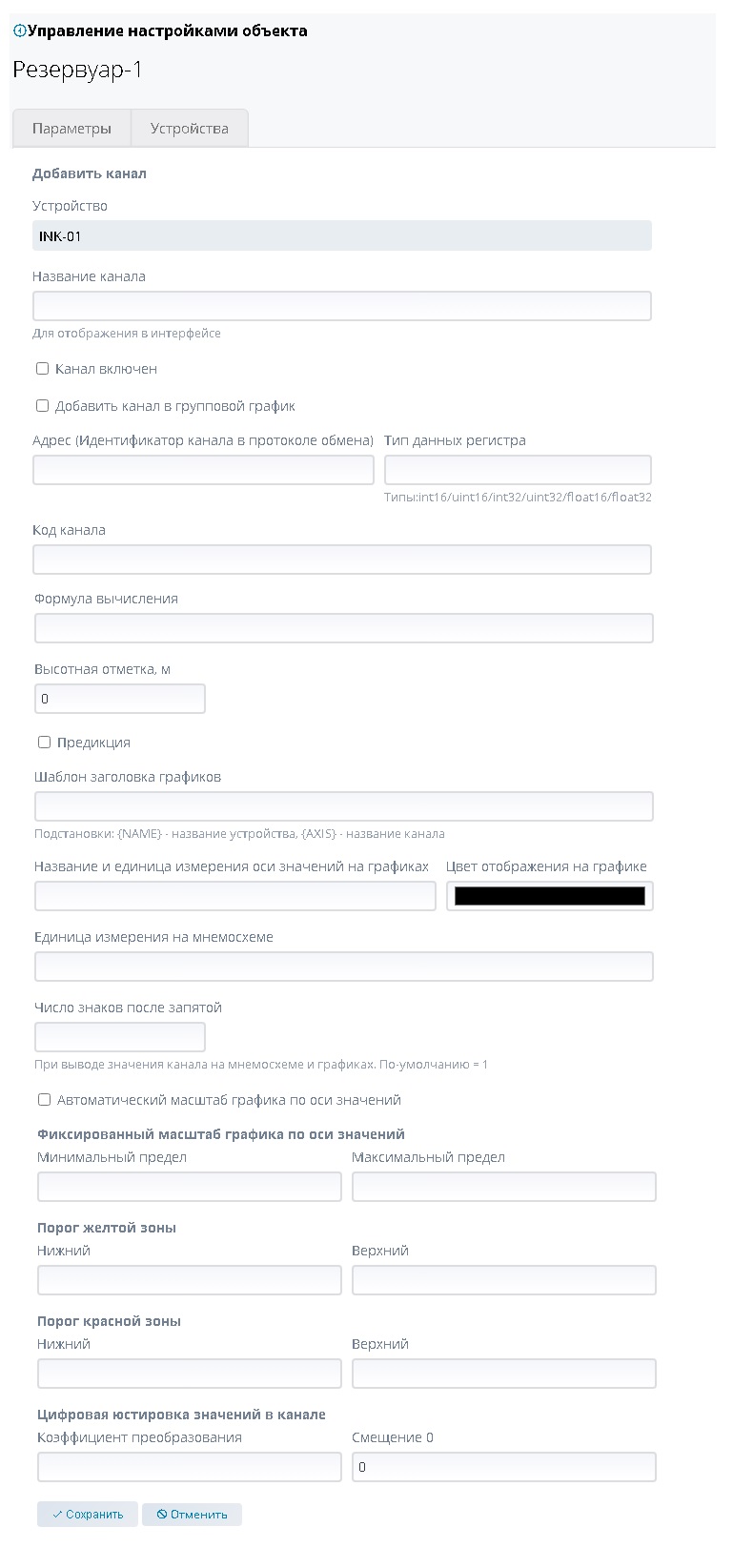

в) на панели «Добавить канал» заполнить обязательные поля, а также остальные поля по необходимости;

• Поле «Устройство» заполняется системой по умолчанию. В нем указывается устройство, к которому привязывается создаваемый канал:

• Название канала:

• Чек-боксы «Канал включен» и «Добавить канал в групповой график»:

• Адрес канала и тип данных регистра:

• Код канала:

• Формула вычисления:

• Высотная отметка:

• Чек-бокс «Предикция»:

• Выпадающий список «Выбор типа устройства для предиктивного анализа (при установке галочки в чек-боксе «Предикция»):

• Шаблон заголовка графика:

• Название и единица измерения оси значения на графиках, а также цвет отображения на графике:

• Единица измерения для отображения на мнемосхеме:

• Число знаков после запятой:

• Чек-бокс «Автоматический масштаб графика по оси значений»:

• Фиксированные пределы масштаба графика по оси значений:

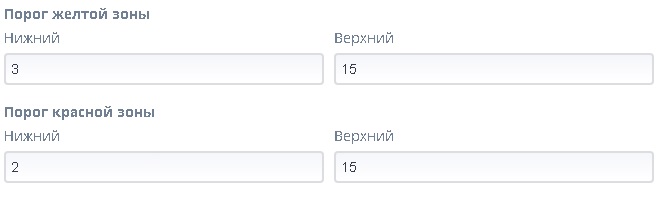

• Пороги желтой и красной зон:

• Цифровая юстировка значений в канале для сдвига в положительную или отрицательную сторону:

г) сохранить канал или отменить его создание.

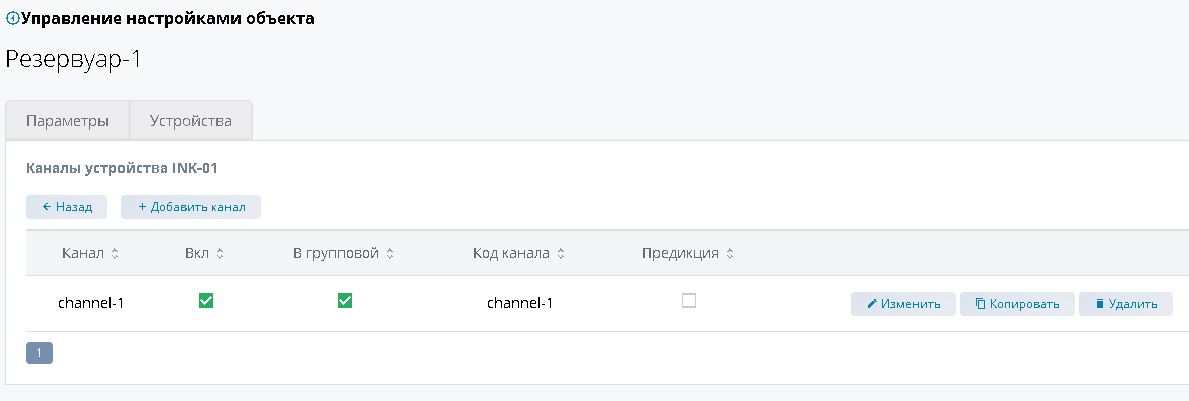

После сохранения новый канал появится в реестре каналов выбранного устройства на панели «Управление настройками объекта».
